U11SM絲扣柱塞閥:
柱塞閥的結構和工作原理:
我公司生產的柱塞閥是由閥體、閥蓋、閥桿、柱塞、手輪等部件組成。當旋轉手輪時，通過閥桿帶動柱塞，使之在兩個密封圈之間上下往復運動，完成閥門的開啟和關閉。
由于密封圈采用新型非常金屬材料制成（PTFE），具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。
柱塞閥的適用范圍
U11SM絲扣柱塞閥適用于冶金、消防、化工、建筑、化肥、輕工等行業中，壓力為1.6-4.0Mpa
為250℃以下的水、氣、油類等介質的管道。

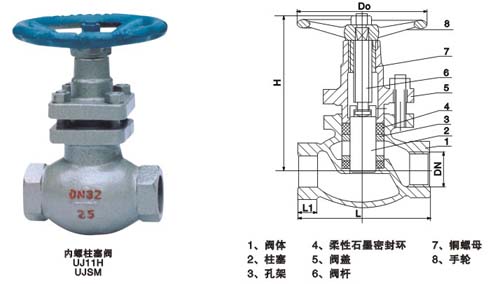

內螺紋連接柱塞閥的主要結構尺寸：
|
公稱通徑
DNmm |
U11SM –16/25/40 C．P．R 主要結構尺寸及外形尺寸 |
|
閥體長度
L |
接頭長度
L1 |
接頭長度
S |
手輪直徑
Do |
管螺紋 G
寸 |
關閉高度
H≈ |
開啟高度
H1≈ |
重量
kg |
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
80 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
95 |
200 |
2 |
226 |
282 |
13.2 |
柱塞閥的性能規范：
|
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
|
鑄鋼 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
|
鑄鐵 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
|
不銹鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
|
含鉬不銹鋼 |
≤200℃ |
氮、氫、尿素等 |
DNl 5-300mm |
柱塞閥的實驗壓力：
|
實驗項目 |
實驗介質 |
實驗壓力 |
|
壓強實驗 |
水 |
1.5PN |
|
高壓密封實驗 |
水 |
1.1 PN |
|
低壓氣密封實驗 |
氣 |
0 5-0.7MP | |
