F43X-10雙封自凈式防逆水封閥，主要應用于清蓄水池溢流管道上，平時因閥內有水封可阻止下水道臭氣進入清水池，因大雨或下水道堵塞等造成雨污水管水位增高時可阻止污水倒流清水池，是良好的供水衛生保護裝置。

二、性能特點

本閥結構簡單，溢流順暢無阻，具有雙重水封作用，阻隔臭氣及污水倒灌，性能可靠，效果良好，且污水倒灌時所帶雜物不影響密封性能。

三、工作原理

　F43X-1.0T防逆水封閥主要由帶存水彎的閥體及浮球蓋板組件等組成，帶浮球的蓋板蓋在閥體的密封閥座上，將閥腔分成內外兩部分，內腔為清水部分，外腔通排水管道，當內腔充滿清水時．因位于內腔的浮球作用，蓋板壓力降低，易于開啟通流。溢流停止后，蓋板可自行復位．蓋嚴閥座，從而可嚴格阻斷臭氣及污水倒灌。如果水池進水口浮球閥關閉良好，數年不溢流，閥腔無水，浮球可加重蓋板重量，更好地蓋嚴閥座，同樣可嚴格阻隔臭氣及防止雨、污水倒灌清水池。如果污水進入閥體外腔，所帶雜物僅能粘附在蓋板外表面，不影響蓋板封嚴閥座。故該防逆水閥工作可靠，效果好，不易出故障。且當有雜物沉淀時．下次溢流時可自動沖出閥體。

四、結構形式及外形安裝尺寸

F43X-1.0T防逆水封閥結構如圖1所示；安裝尺寸見表1

五、安裝及作用說明

1、本閥一般安裝在清水池溢流管上，并徹窨井保護

2、本閥應按進出水管方向水平安裝，不得堅直或超過45℃傾斜安裝，以免影響閥門蓋板自動密封效果。

3、本閥前后均無需安裝檢修閥門，如需檢修，，可在清水池不溢流時進行。

4、本閥防雜物污染能力甚強，一般無需檢修，但需每隔兩至三年檢查一次閥芯是否動作靈活，有無雜物影響密封。

5、檢查時，只需打開閥頂部防護罩，用手拉動閥芯并自由放下即可。

六、特別提示

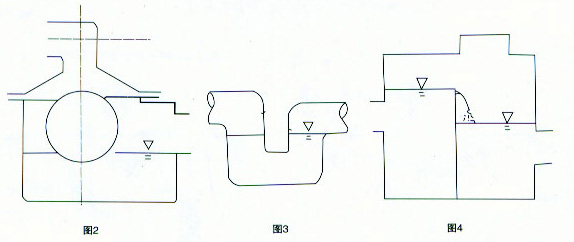

1、本防逆水封閥裝于清水池溢流管上，以前的防逆水封閥（圖2）及存水彎（圖3）或溢流井（圖4）在閥內無水時，均不能阻隔臭氣進入清水池，而當清水池進口浮球鞋閥很好時，尤其是新建水池，往往很少溢流甚至數年無溢流，因而，上述三種裝置均不能防止下水道臭氣進入清水池，而本防逆水封閥的蓋板浮球結構則可無論是否有水均可阻隔臭氣，保持清水池良好的衛生狀況。

2、上述三種防逆水封置，當雨、污水倒灌時，均易產生泥沙沉淀和淤積，無自凈功能或自凈能力很弱，后兩種且無防逆作用，僅有水封本防逆水封閥則具有防淤自凈能力，工作安全可靠。
