GDQ型－氣動高真空擋板閥：
GDQ型氣動高真空擋板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥門作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體，帶反饋信號裝置。
GDQ型－氣動高真空擋板閥：主要技術性能
| 適用范圍： |
105～1.3×10-4Pa軸封為橡膠
105～1.3×10-5Pa軸封為波紋管 |
| 閥門漏率： |
≤1.3×10-4Pa.L/S.軸封為橡膠
≤1.3×10-5Pa.L/S.軸封為波紋管 |
| 適用溫度： |
-25～+80℃丁腈橡膠
-30～+150℃氟橡膠 |
| 氣源壓力： |
0.4～0.6MPa |
GDQ型－氣動高真空擋板閥：主要零件材料
閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠、波紋管軸封。

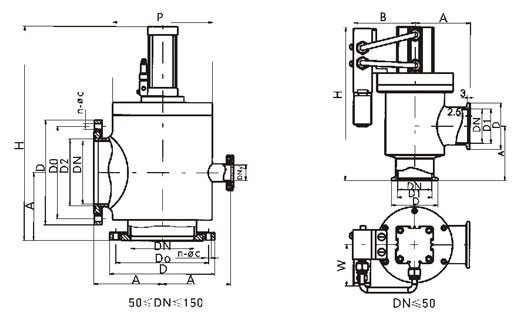

GDQ型－氣動高真空擋板閥：外形及連接尺寸mm
|
|
| ■ |
GDQ型－氣動高真空擋板閥：快卸法蘭連接 |
| |
|
型號
|
DN |
D1 |
D |
A |
H |
B |
W |
法蘭標準 |
|
GDQ-J10b |
10 |
12.2 |
30 |
30 |
120 |
52 |
40 |
GB4982 |
|
GDQ-J16b |
16 |
17.2 |
30 |
40 |
140 |
58 |
40 |
|
GDQ-J25b |
25 |
26.2 |
40 |
50 |
150 |
58 |
40 |
|
GDQ-J32b |
32 |
34.2 |
55 |
58 |
158 |
58 |
40 |
|
GDQ-J40b |
40 |
41.2 |
55 |
65 |
183 |
75 |
50 |
|
GDQ-J50b |
50 |
52.2 |
75 |
70 |
190 |
75 |
50 | | |
| |
|
| |
