浮動式球閥

打印

郵箱

	產品名稱：	浮動式球閥
	產品型號：	Q41F、Q41H

	咨詢電話：021-54082321 黃先生13045666422

產品描述

浮動球閥具有全通徑和縮徑兩種結構形式。用于輸送粘性、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全通徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。浮動球閥的驅動方式為手動、蝸輪傳動、氣動、電動或液動。
特點
1、O型浮動式球閥采用全通徑或縮徑設計，流通阻力小。 2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。 3、閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力而吹出，同時聚四氟乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。 4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系統安全。 5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。 6、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本書執行器及調節閥部份。

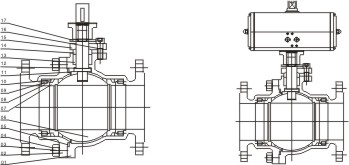

浮動球球閥的密封面結構
浮動球閥的閥座多選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，但材料相對較軟。由于材料較軟，但又要達到一定的密封比壓，勢必增加啟閉扭矩，為了盡量改善此種情況，本公司采用雙斜面彈性密封圈或V形槽彈性密封圈結構設計，利用管道內壓力推動球體，幫助密封。當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確保可靠密封。介質壓力較大時，密封圈與球體接觸面積增大。故密封圈能承受較大的介質推力而不會損壞。對于工作壓力很低的球閥，考慮到介質壓力不能確保閥座可靠密封，而預緊力長期使用后又會衰減，故對于低壓、超低壓或真空工況用球閥，采用彈簧加載的閥座密封結構，能確保球閥長期可靠的密封。


浮動球球閥的其它結構(詳見《球閥簡介》)
	1、全通徑及縮徑結構。 2、閥座防沖刷結構。 3、自泄壓結構。 4、防靜電結構。 5、耐火結構。 6、閥桿防沖出結構。
技術參數

流量特性

O型浮動式切斷球閥的流量特性為快開特性，特性曲線如下圖所示。

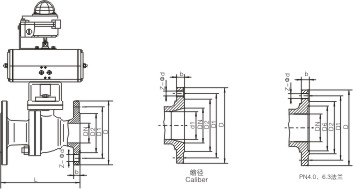

外形及連接尺寸

1.6MPa

DN

L

D

D1

D2

b

n-φd

H

D0

凸面法蘭
RF
Q41F
Q41PPL
16C
16P
16R

15

130

95

65

45

14

4-φ14

78

140

20

140

105

75

55

14

4-φ14

84

160

25

150

115

85

65

14

4-φ14

95

180

32

165

135

100

78

16

4-φ18

150

250

40

180

145

110

85

16

4-φ18

150

300

50

200

160

125

100

16

4-φ18

170

350

65

220

180

145

120

18

4-φ18

195

350

80

250

195

160

135

20

8-φ18

215

400

100

280

215

180

155

20

8-φ18

250

500

125

320

245

210

185

22

8-φ18

265

600

150

360

280

240

210

24

8-φ23

270

800

200

400

335

295

265

26

12-φ23

330

1200

2.5MPa

15

130

95

65

45

16

4-φ14

103

140

凸面法蘭
RF
Q41F
Q41PPL
25
25P
25R

20

140

105

75

55

16

4-φ14

112

160

25

150

115

85

65

16

4-φ14

123

180

32

165

135

100

78

18

4-φ18

150

250

40

180

145

110

85

18

4-φ18

156

300

50

200

160

125

100

20

4-φ18

172

350

65

220

180

145

120

22

8-φ18

197

350

80

250

195

160

135

22

8-φ18

222

400

100

280

230

190

160

24

8-φ23

253

500

125

320

270

220

188

28

8-φ25

275

600

150

360

300

250

218

30

8-φ25

286

800

200

400

360

310

278

34

12-φ25

340

1200

250

533

425

370

332

36

12-φ30

420

1800

接上表

4．OMPa

DN

L

D

Dl

D2

D6

b

n-φd

H

D0

凹凸法蘭
MFM
Q41F
Q41PPL
40
40P
40R

15

130

95

65

45

40

16

4-φ14

103

140

20

140

105

75

55

5l

16

4-φ14

112

160

25

150

115

85

65

58

16

4-φ14

123

160

32

180

135

100

78

66

18

4-φ18

150

250

40

200

145

110

85

76

18

4-φ18

156

250

50

220

160

125

100

88

20

4-φ18

172

350

65

250

180

145

120

110

22

8-φ18

197

350

80

280

195

160

135

12l

22

8-φ18

222

450

100

320

230

190

160

150

24

8-φ23

253

450

125

400

270

220

188

176

28

8-φ25

275

600

150

400

300

250

218

204

30

8-φ25

286

800

200

550

375

320

282

260

38

12-φ30

340

1200

250

568

445

385

345

313

42

12-φ34

420

1800

6.4MPa

15

165

105

75

55

40

18

4-φ14

105

140

凹凸法蘭
MFM
Q41F
Q41PPL
64
64P
64R

20

190

125

90

68

5l

20

4-φ18

125

160

25

216

135

100

78

58

22

4-φ18

135

250

32

229

150

110

82

66

24

4-φ23

150

350

40

241

165

125

95

76

24

4-φ23

165

350

50

292

175

135

105

88

26

4-φ23

175

450

65

330

200

160

130

110

28

8-φ23

200

450

80

356

210

170

140

121

30

8-φ23

210

600

100

432

250

200

168

150

32

8-φ25

250

700

125

508

295

240

202

176

36

8-φ30

295

1100

150

559

340

280

240

204

38

8-φ34

340

1500

注：①縮徑球閥重量約為全通徑球閥重量的70%～80%。
       ②表中以分數表示者，分子為JB/T74～90系列2尺寸(等同于原械標JB74～90-59的尺寸)，分母為JB/T74～90系列1、GB912～9131(PN1.6～4.0MPa)及HGJ44～76尺寸。
       ③LJ為環連接面法蘭球閥的結構長度。
       ④可按客戶要求選配氣動、電動、液動、氣動調節型、電動調節型。
